جداسازی لرزهای راهپله؛ راهکاری برای جلوگیری از تشکیل ستون کوتاه
جداسازی لرزهای راهپله یکی از تمهیدات مهم برای جلوگیری از تشکیل ستون کوتاه و کاهش آسیبپذیری سازه در برابر زلزله است. در این مطلب نحوه اتصال رمپ و پاگرد و نکات اجرایی آن بررسی میشود.
راهپله یکی از اجزای ساختمان است که اگر اتصال آن به سازه اصلی بهدرستی طراحی و اجرا نشود، میتواند در زمان زلزله عملکرد قاب سازهای را تحت تأثیر قرار دهد. یکی از مهمترین مشکلات در این زمینه، تشکیل ستون کوتاه در مجاورت راهپله است.
به همین دلیل، در طراحی لرزهای ساختمان باید نحوه اتصال رمپ، پاگرد و دال راهپله به تیرها و ستونهای سازه با دقت بررسی شود. یکی از راهکارهای مهم در این زمینه، جداسازی لرزهای راهپله از سازه اصلی است.
ستون کوتاه در راهپله چگونه تشکیل میشود؟
زمانی که دال یا رمپ راهپله بهصورت صلب به تیر یا ستون سازه متصل شود، بخشی از ارتفاع آزاد ستون توسط راهپله محصور یا محدود میشود.
در این شرایط، ارتفاع مؤثر ستون کاهش پیدا میکند و بخش کوتاه ستون در مقایسه با سایر ستونهای قاب، سختی بیشتری خواهد داشت. در زمان وقوع زلزله، این قسمت میتواند سهم قابلتوجهی از نیروی جانبی و بهخصوص نیروی برشی را جذب کند.
این افزایش تقاضای برشی میتواند احتمال آسیب و شکست ترد ستون را افزایش دهد؛ به همین دلیل، ستونهای کوتاه یکی از جزئیات مهم در بررسی رفتار لرزهای ساختمان هستند.
الزامات جداسازی راهپله بر اساس استاندارد ۲۸۰۰
مطابق بند پ-۸-۶ «راهپلهها» از پیوست ششم استاندارد ۲۸۰۰، اتصال دال راهپله به تیر در تراز پاگرد میانطبقه میتواند موجب کاهش ارتفاع مؤثر ستونهای مجاور و ایجاد شرایط ستون کوتاه شود.
یکی از تمهیدات پیشنهادی برای جلوگیری از این وضعیت، جداسازی راهپله در تراز پاگرد میانطبقه و پاگرد پایین طبقات است.
هدف از این جداسازی آن است که رمپ راهپله ضمن تأمین تکیهگاه مورد نیاز، اتصال صلب و ناخواستهای با اعضای اصلی قاب ایجاد نکند.

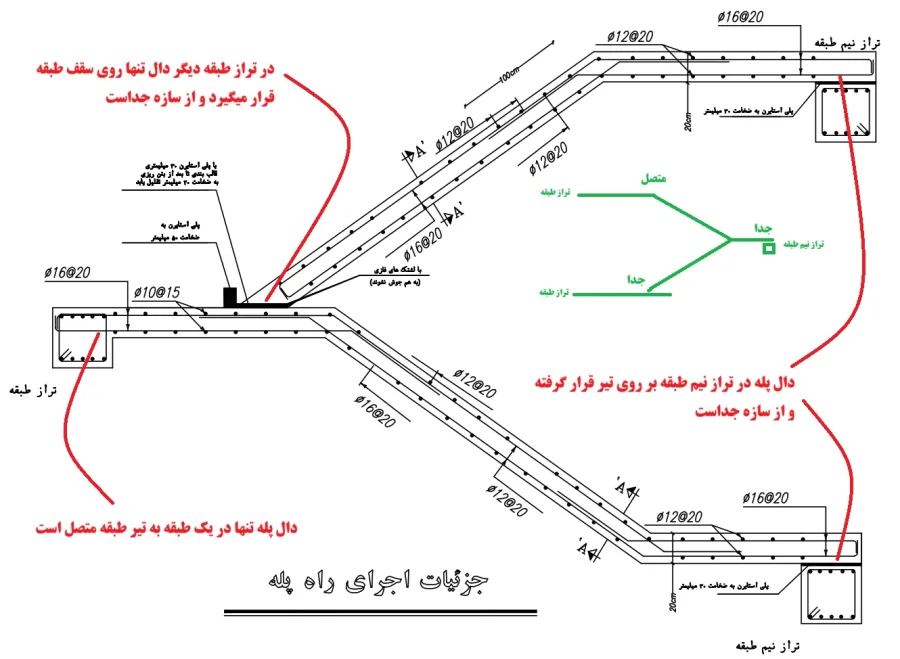

جزئیات اجرای جداسازی لرزهای راهپله
در اجرای این جزئیات، رمپ راهپله در تراز پاگرد میتواند از طریق بالشتک یا ورق واسط فلزی روی دال پاگرد قرار گیرد.
نکته مهم این است که اتصال باید به شکلی جزئیاتگذاری شود که از انتقال مستقیم تغییرشکل جانبی سازه به رمپ جلوگیری شود و راهپله بهصورت ناخواسته در سیستم باربر جانبی ساختمان مشارکت نکند.
البته جزئیات دقیق اتصال، ابعاد و نوع مصالح واسط باید مطابق نقشههای سازه و جزئیات اجرایی پروژه تعیین شود و نمیتوان یک دیتیل واحد را برای تمام ساختمانها در نظر گرفت.
آیا راهپله باید کاملاً از سازه جدا باشد؟
جداسازی لرزهای به معنای رها کردن یا بدون تکیهگاه اجرا کردن راهپله نیست. راهپله همچنان باید دارای تکیهگاه و جزئیات اتصال مناسب باشد؛ موضوع اصلی، جلوگیری از ایجاد اتصال صلب و ناخواستهای است که رفتار قاب را تغییر دهد.
بنابراین، بین «تکیهگاه مناسب راهپله» و «اتصال صلب راهپله به قاب» باید تفاوت قائل شد.
نکات مهم در اجرای راهپله بتنی
در راهپلههای بتنی، توجه به جزئیات اجرایی اهمیت ویژهای دارد. حتی اگر در نقشههای سازه جداسازی راهپله پیشبینی شده باشد، اجرای نادرست میتواند باعث ایجاد اتصال ناخواسته شود.
بنابراین باید در زمان اجرای قالببندی، آرماتوربندی و بتنریزی، جزئیات جداسازی مطابق نقشههای اجرایی کنترل شود.
بهطور ویژه باید از ایجاد اتصال صلب ناخواسته میان رمپ راهپله و تیر یا ستون مجاور جلوگیری شود.
برای پروژه بعدی مشاوره میخواهید؟
تیم مهندسی آرمافولد آماده بررسی نیازهای سازهای و بتنی پروژه شماست.
سوالات متداول
چرا باید راهپله از سازه جدا شود؟
برای جلوگیری از ایجاد اتصال صلب و ناخواسته میان راهپله و قاب سازهای و کاهش احتمال تشکیل ستون کوتاه در مجاورت راهپله.
اتصال راهپله چگونه میتواند باعث تشکیل ستون کوتاه شود؟
اتصال دال یا رمپ به تیر و ستون میتواند بخشی از ارتفاع آزاد ستون را محدود کرده و ارتفاع مؤثر آن را کاهش دهد. در نتیجه، سختی و تقاضای برشی قسمت کوتاهشده ستون افزایش پیدا میکند.
آیا جداسازی راهپله به معنی حذف تکیهگاه آن است؟
خیر. راهپله باید تکیهگاه مناسب داشته باشد؛ هدف، جلوگیری از اتصال صلب و انتقال ناخواسته تغییرشکلهای سازه به راهپله است.
جداسازی راهپله در چه محلهایی اهمیت بیشتری دارد؟
تراز پاگرد میانطبقه و پاگرد پایین طبقات از محلهای مهمی هستند که نحوه اتصال راهپله به سازه باید در آنها با دقت بررسی و مطابق جزئیات طراحی اجرا شود.
