فورجینگ یا کوپلینگ مکانیکی میلگرد؟ مقایسه کامل مزایا، معایب و کاربردها

اتصال میلگردهای طولی یکی از بخش‌های مهم در اجرای سازه‌های بتن‌آرمه است. در ساختمان‌های متعارف، وصله پوششی یا اورلپ یکی از روش‌های رایج اتصال میلگردهاست؛ اما با افزایش ارتفاع ساختمان، استفاده از میلگردهای قطور، افزایش تراکم آرماتورها و پیچیده‌تر شدن جزئیات سازه‌ای، استفاده از روش‌هایی مانند فورجینگ میلگرد و کوپلینگ مکانیکی میلگرد نیز اهمیت بیشتری پیدا کرده است.

اما سؤال مهم این است که فورجینگ بهتر است یا کوپلینگ مکانیکی؟

پاسخ به این سؤال برای تمام پروژه‌ها یکسان نیست. قطر میلگرد، نوع عضو سازه‌ای، جزئیات طراحی، شرایط کارگاه، تجهیزات موجود و الزامات کنترل کیفیت، همگی در انتخاب روش مناسب تأثیر دارند.

در این مقاله، فورجینگ و کوپلینگ مکانیکی میلگرد را از نظر نحوه اجرا، مزایا، معایب، کاربردها و نکات کنترل کیفیت با یکدیگر مقایسه می‌کنیم.

فورجینگ میلگرد چیست؟

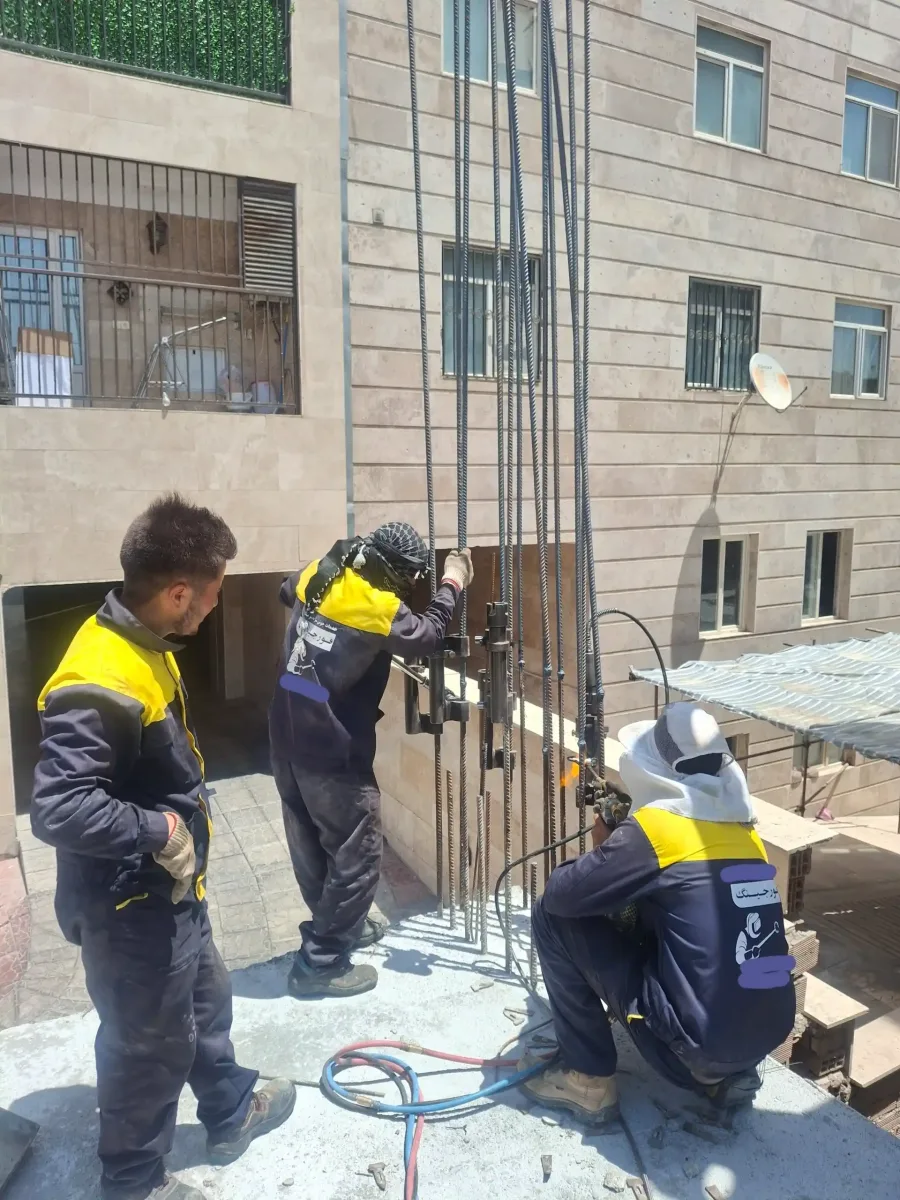

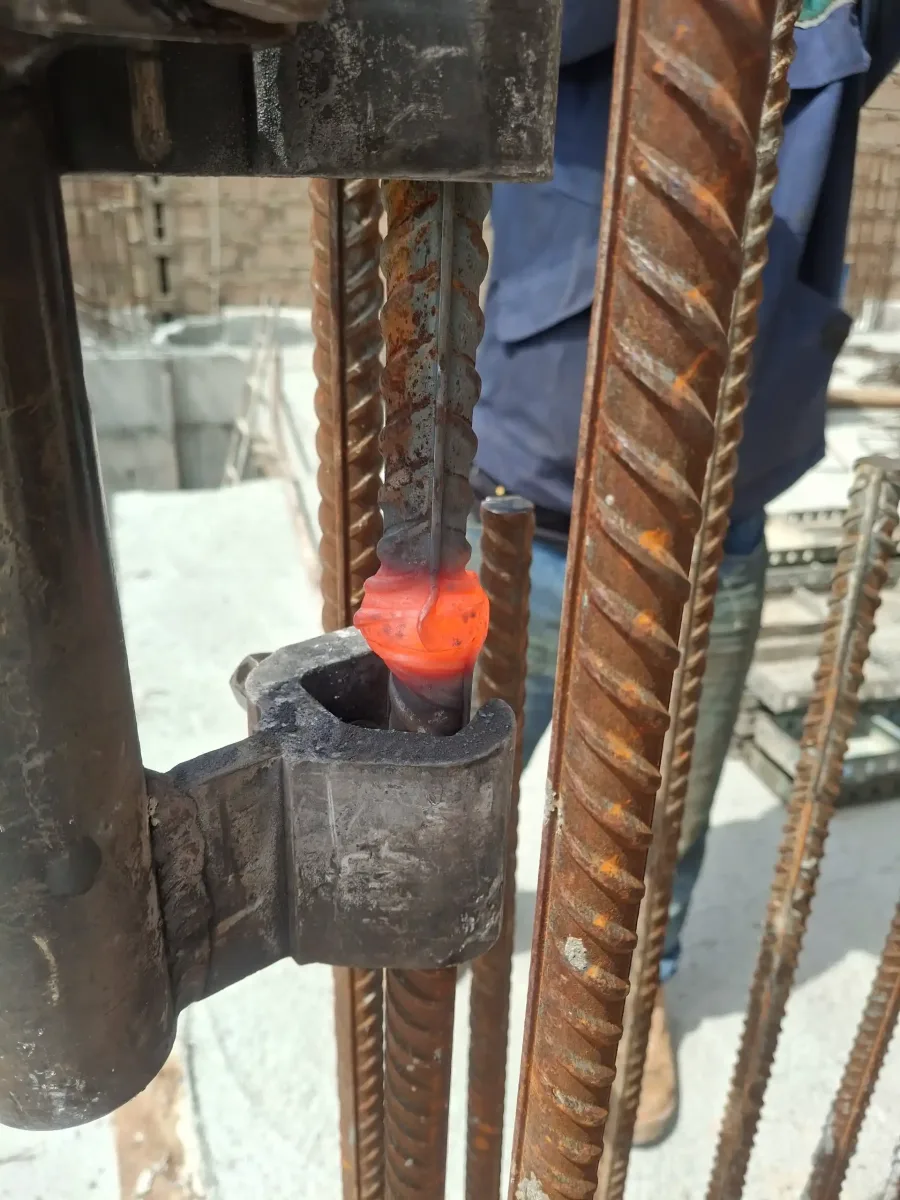

فورجینگ میلگرد یا جوش سر به سر فشاری، روشی برای اتصال دو میلگرد است که در آن انتهای میلگردها با استفاده از تجهیزات مخصوص گرم شده و سپس با اعمال فشار محوری به یکدیگر متصل می‌شوند.

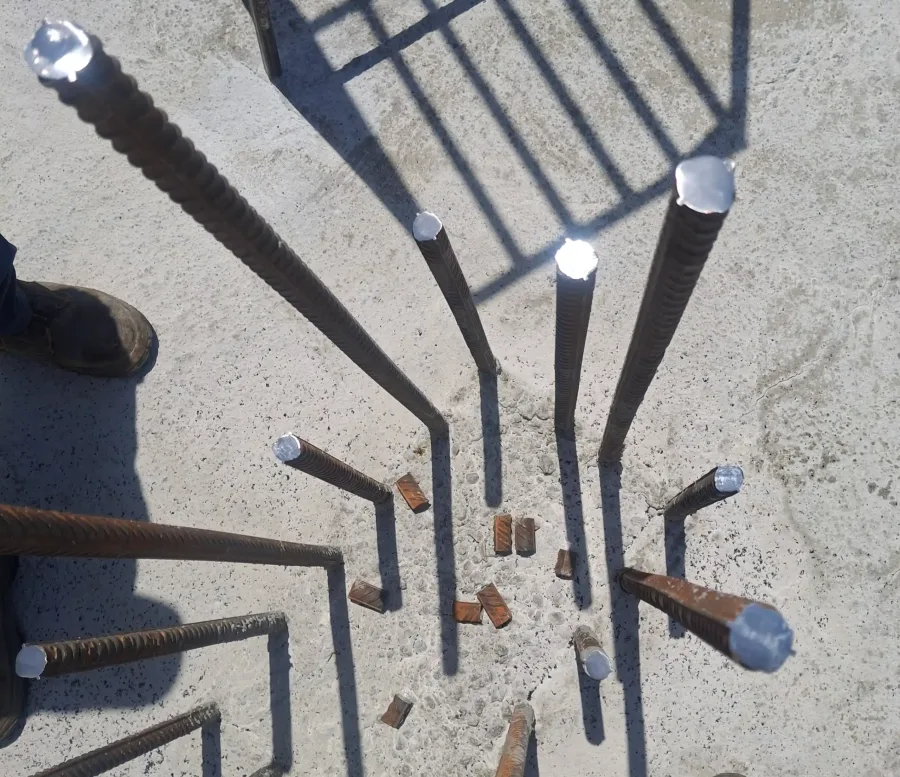

در این روش، آماده‌سازی صحیح انتهای میلگرد، هم‌محوری دو میلگرد، تنظیم مناسب تجهیزات و رعایت دستورالعمل اجرایی اهمیت زیادی دارد.

در صورت طراحی مناسب، اجرای صحیح و انجام کنترل‌های کیفی موردنیاز، اتصال ایجادشده می‌تواند الزامات عملکردی مورد انتظار پروژه را تأمین کند.

فورجینگ به‌ویژه در شرایطی مورد توجه قرار می‌گیرد که استفاده از وصله پوششی باعث افزایش طول وصله و تراکم آرماتورها شود.

کوپلینگ مکانیکی میلگرد چیست؟

کوپلینگ مکانیکی میلگرد روشی برای اتصال دو میلگرد با استفاده از یک قطعه مکانیکی به نام کوپلر است. بسته به نوع سیستم، اتصال می‌تواند با استفاده از رزوه یا مکانیزم‌های مکانیکی دیگر انجام شود.

در این روش، دو میلگرد بدون نیاز به ایجاد طول وصله پوششی در کنار یکدیگر به وسیله کوپلر متصل می‌شوند.

کوپلینگ مکانیکی در پروژه‌هایی مانند ساختمان‌های بلندمرتبه، سازه‌های صنعتی، پل‌ها، تونل‌ها و اعضای سازه‌ای با تراکم بالای آرماتور کاربرد دارد؛ البته استفاده از آن باید مطابق طراحی سازه و مشخصات فنی پروژه باشد.

تفاوت فورجینگ و کوپلینگ مکانیکی میلگرد

هر دو روش با هدف ایجاد اتصال مناسب بین میلگردها و کاهش محدودیت‌های وصله پوششی مورد استفاده قرار می‌گیرند، اما فرآیند اجرای آنها متفاوت است.

بنابراین نمی‌توان صرفاً بر اساس یک ویژگی، یکی از این دو روش را برای تمام پروژه‌ها بهترین گزینه دانست.

مزایای فورجینگ میلگرد

۱. کاهش مصرف میلگرد

یکی از مهم‌ترین مزایای اتصال فورجینگ، حذف یا کاهش طول وصله پوششی است. در پروژه‌هایی که تعداد زیادی وصله وجود دارد، این موضوع می‌تواند در بهینه‌سازی مصرف میلگرد مؤثر باشد.

۲. انتقال مناسب نیرو

در صورت طراحی و اجرای صحیح، اتصال فورجینگ می‌تواند نیروهای موردنظر را بین دو میلگرد منتقل کند.

۳. کاهش تراکم آرماتور

در ستون‌ها، دیوارهای برشی و سایر اعضایی که تراکم میلگرد بالاست، حذف طول‌های وصله پوششی می‌تواند فضای بیشتری برای عبور و تراکم مناسب بتن ایجاد کند.

۴. کاربرد در میلگردهای با قطر بالا

در میلگردهای قطور، طول و حجم وصله پوششی می‌تواند قابل توجه باشد. به همین دلیل، روش‌های اتصال مکانیکی یا فورجینگ ممکن است در چنین شرایطی گزینه مناسبی باشند.

معایب فورجینگ میلگرد

فورجینگ در کنار مزایا، محدودیت‌هایی نیز دارد:

• نیاز به تجهیزات تخصصی

• وابستگی کیفیت اتصال به مهارت اپراتور

• اهمیت بالای هم‌محوری میلگردها

• حساسیت فرآیند به پارامترهای اجرایی و وضعیت تجهیزات

• نیاز به کنترل کیفیت و آزمون‌های موردنیاز پروژه

• دشواری اجرا در برخی شرایط کارگاهی یا فضاهای محدود

• احتمال کاهش کیفیت اتصال در صورت اجرای نادرست

به همین دلیل، استفاده از تجهیزات مناسب و اجرای عملیات توسط نیروی آموزش‌دیده اهمیت زیادی دارد.

مزایای کوپلینگ مکانیکی میلگرد

۱. حذف وصله پوششی

کوپلر مکانیکی امکان اتصال میلگردها بدون ایجاد طول وصله پوششی را فراهم می‌کند و می‌تواند به کاهش ازدحام آرماتورها کمک کند.

۲. سرعت مناسب اجرا

در بسیاری از پروژه‌ها، نصب کوپلر می‌تواند نسبت به اجرای وصله‌های پوششی طولانی، فرآیند اجرای میلگردها را ساده‌تر کند.

۳. کاربرد در پروژه‌های لرزه‌ای

در صورت انتخاب سیستم مناسب و رعایت الزامات طراحی و اجرایی، کوپلینگ مکانیکی می‌تواند برای انتقال نیروهای کششی و فشاری در اعضای سازه‌ای مورد استفاده قرار گیرد.

۴. مناسب برای ستون‌ها و دیوارهای برشی

در اعضایی که تراکم میلگرد زیاد است، حذف طول وصله پوششی می‌تواند فضای بیشتری برای اجرای صحیح و بتن‌ریزی فراهم کند.

۵. کاهش پرت میلگرد

با حذف طول‌های اضافی ناشی از وصله پوششی، امکان بهینه‌سازی مصرف میلگرد وجود دارد.

معایب کوپلینگ مکانیکی میلگرد

محدودیت‌های این روش نیز باید پیش از انتخاب در نظر گرفته شود:

• هزینه اولیه خرید کوپلر

• نیاز به تجهیزات و ابزار مناسب

• نیاز به دقت بالا در آماده‌سازی میلگرد

• در سیستم‌های رزوه‌ای، نیاز به رزوه‌کاری دقیق

• وابستگی کیفیت اتصال به کیفیت ساخت و نصب

• ضرورت استفاده از کوپلر متناسب با مشخصات پروژه

• نیاز به بازرسی و کنترل کیفیت حین اجرا

فورجینگ بهتر است یا کوپلینگ مکانیکی؟

پاسخ این سؤال به شرایط پروژه بستگی دارد.

در پروژه‌ای که قطر میلگردها زیاد است، تراکم آرماتور بالاست و فضای کافی برای وصله پوششی وجود ندارد، هر دو روش می‌توانند نسبت به اورلپ مزایایی داشته باشند.

اما انتخاب بین فورجینگ و کوپلینگ مکانیکی باید با توجه به موارد زیر انجام شود:

• نقشه‌های اجرایی سازه

• قطر و مشخصات میلگردها

• نوع عضو سازه‌ای

• سیستم باربر سازه

• جزئیات لرزه‌ای

• شرایط فضای کارگاه

• تجهیزات قابل دسترس

• سرعت موردنیاز اجرای پروژه

• الزامات کنترل کیفیت

• مشخصات فنی و الزامات طراحی

بنابراین نمی‌توان یک روش را بدون بررسی پروژه، به‌عنوان بهترین روش اتصال میلگرد معرفی کرد.

چه زمانی استفاده از کوپلینگ یا فورجینگ مناسب‌تر است؟

این روش‌ها معمولاً در پروژه‌هایی که محدودیت‌های وصله پوششی اهمیت بیشتری پیدا می‌کنند، مورد توجه قرار می‌گیرند؛ از جمله:

• ساختمان‌های بلندمرتبه

• برج‌ها

• بیمارستان‌ها

• پل‌ها

• تونل‌ها

• سازه‌های صنعتی

• دیوارهای برشی با تراکم زیاد میلگرد

• ستون‌های دارای میلگردهای قطور

• پروژه‌هایی با محدودیت فضای آرماتوربندی

• پروژه‌هایی که کاهش تراکم آرماتورها اهمیت دارد

البته انتخاب نهایی روش اتصال باید بر اساس طراحی سازه و مشخصات فنی همان پروژه انجام شود.

نکات اجرایی مهم در اتصال میلگرد

برای دستیابی به اتصال مطمئن، رعایت نکات اجرایی زیر اهمیت دارد:

1. استفاده از تجهیزات استاندارد و مناسب

2. اطمینان از سلامت و آماده‌بودن تجهیزات

3. اجرای عملیات توسط نیروی آموزش‌دیده

4. کنترل دقیق هم‌محوری میلگردها

5. رعایت دستورالعمل سازنده تجهیزات یا سیستم اتصال

6. استفاده از قطعات و کوپلرهای متناسب با مشخصات پروژه

7. انجام بازرسی و آزمون‌های موردنیاز مطابق مشخصات فنی پروژه

8. جلوگیری از استفاده از قطعات آسیب‌دیده یا نامناسب

9. ثبت و مستندسازی کنترل‌های کیفی در پروژه

اشتباهات رایج در اجرای اتصالات میلگرد

برخی خطاهای اجرایی می‌توانند کیفیت اتصال را تحت تأثیر قرار دهند. مهم‌ترین آنها عبارت‌اند از:

• استفاده از تجهیزات نامناسب یا غیراستاندارد

• بی‌توجهی به دستورالعمل اجرایی

• عدم کنترل کیفیت اتصال

• رزوه‌کاری نامناسب در سیستم‌های رزوه‌ای

• عدم هم‌راستایی صحیح میلگردها

• اجرای اتصال توسط افراد فاقد مهارت کافی

• استفاده از قطعات نامتناسب با سیستم اتصال

• بی‌توجهی به الزامات کنترل کیفیت پروژه

در سازه‌های بتن‌آرمه، کیفیت اتصال میلگرد بخشی از کیفیت کلی اجرای سازه است و نباید صرفاً به سرعت اجرای عملیات توجه کرد.

جمع‌بندی

فورجینگ و کوپلینگ مکانیکی دو روش مهم برای اتصال میلگرد در سازه‌های بتن‌آرمه هستند که می‌توانند در شرایط مناسب، محدودیت‌های وصله پوششی را کاهش دهند.

در فورجینگ میلگرد، اتصال با استفاده از فرآیند حرارت و فشار انجام می‌شود، در حالی که کوپلینگ مکانیکی میلگرد با استفاده از یک سیستم اتصال مکانیکی، دو میلگرد را به یکدیگر متصل می‌کند.

هر دو روش مزایا و محدودیت‌های خاص خود را دارند و انتخاب بین آنها باید بر اساس طراحی سازه، قطر میلگرد، نوع عضو، شرایط کارگاه، تجهیزات اجرایی، الزامات فنی و برنامه کنترل کیفیت پروژه انجام شود.

در نهایت، کیفیت اجرای اتصال به اندازه انتخاب روش اهمیت دارد. استفاده از تجهیزات مناسب، نیروی متخصص، رعایت دستورالعمل‌های اجرایی و کنترل کیفیت دقیق، از مهم‌ترین عوامل دستیابی به اتصال مطمئن در سازه‌های بتن‌آرمه هستند.
